FIW  FIW漆包线(登高达电业)
产品详情


FIW漆包线(FIW线)

180级直焊性

(超高耐压产品用线)

FIW线在业界定义为完全绝缘漆包线,属于漆包线范畴,但从性能的角度FIW被定义为一款可以替代传统的TIW(三层绝缘线)用于生产变压器的漆包线。

产品满足IEC 60317-5660317-0-7NEMA MW85标准

测试条件IEC 60851IEC UL 60950附录U


一、登高达FIW线产品特点

Ø   绝缘层品种:直焊性聚氨酯漆包铜圆线

Ø   耐热等级:   180级( 也可以根据客户要求选择155级、130级)

Ø   规格范围:   0.050mm0.600mm

Ø   漆膜厚度:   根据客户耐压要求定制不同漆膜厚度等级: FIW3FIW9

Ø   颜色定制 :     多达6种以上颜色

Ø   可制作带自粘层FIW线,可以对FIW线进行深加工,例如多股绞线、两股平行线

Ø   耐压水平:    超过15KV的击穿电压:6000V/1min   OK

Ø   直焊性:       直焊,且焊锡时间短,390℃   3-4S   焊锡后回烧距离≤1.00mm,

                           制作变压器不需要夹套管;

Ø   具有优良的耐磨性和漆膜柔韧,适合高速自动绕线机作业,提高加工效率

Ø   绕制的线圈小型化、轻薄化



Ø   优良的同心度

(如下图所示剪取3~125px长度铜线进行切片,在金相显微镜(200X)下进行测量)





二、产品应用领域

  第一类:网络变压器类

主要应用在:智能电表、高要求的网络变压器,如防雷击产品,户外无线传输摄像器,无人机,以及军工产品。

这一类的产品结构主要是四种颜色的线材(一般为金色,红色,蓝色,绿色)以特定的节数进行扭绞,在按照特定的圈数穿到磁环上最终组装到胶壳中(如图)





类:电源变压器类

主要应用在替代现有的三层绝缘线,如手机充电器(如下图),电源供应器(如下图)等变压器上。

这一类产品多为单根或双根线材并绕到骨架上





替代用普通绝缘线材绕制的变压器,因用普通线材的耐压达不到产品要求,所以此类变压器多用绝缘胶或绝缘胶纸进行浇灌和缠绕,用FIW线可以简化生产流程,提高效率降低成本。


第三类:其他特殊领域


FIW与TIW性能对比


一、尺寸与击穿电压(圆棒法)——测试方法

1.1   规格:        0.160mm;

单边漆膜厚度:

       使用千分尺对外径进行测量,减去导体值后除以2,即得到单边漆膜厚度;

击穿电压试验:

      实验取长约400㎜试样3根,取样时要保证样线不受拉伸,漆膜不受损伤;

测试仪器的试验条件为AC、50HZ、5±0.5mA;

      将试样的一端接在圆棒电极上部接线柱上,将试样在圆棒上缠绕1圈,试样的另一端挂上

      1.0N的砝码,使试样与圆棒表面紧密接触;

     将电压按照300±50V/S的速度均速上升,直到击穿,击穿指示灯亮时,记录数字电压表显

     示的该试样的击穿电压值。

1.2、尺寸与击穿电压(圆棒法)——外径测量


      外径测量照片   (数显千分尺)(下图左边为FIW0.16   右边为:TIW0.16)



1.3   尺寸与击穿电压(圆棒法)——击穿电压——试样和仪器照片


1.4、尺寸与击穿电压(圆棒法)——测试数据


1.5   尺寸与击穿电压(圆棒法)——结论

1,击穿电压考量的是铜线外层皮膜的绝缘性能极限水平;

2,FIW比TIW有更高的绝缘性能,以0.16规格为例,仅仅FIW5 就能超过TIW的击穿电压;

3,FIW比TIW的外径更小,绕制线圈时有更好的空间优势,给变压器的设计工程师们更大发挥空间;


二、 方棒电压、针孔测试——测试方法


品名规格:        FIW6 0.30mm;

实验方法:

1.1   方棒电压试验:

       在同轴漆包线上随取长约400㎜试样25根,取样时要保证样线不受拉伸,漆膜不受损伤;

测试仪器的试验条件为AC、50HZ、5±0.5mA;

       将试样的一端接在方棒电极上部接线柱上,将试样在方棒上缠绕1圈,试样的另一端分别挂上1.0N、2.0N、3.0N、4.0N、8.0N的砝码,使试样与方棒表面紧密接触;

       将电压按照300±50V/S的速度均速上升,直到击穿,击穿指示灯亮时,记录数字电压表显示的该试样的击穿电压值。

方棒针孔试验:

      随取长约400㎜试样,将试样的一端接在方棒电极上,将试样在方棒上缠绕1圈,试样的另

一端挂上1.0N,使试样与方棒表面紧密接触;

      将试样浸入(2g/l)的氯化钠溶液中,溶液中滴入适量的(30g/l)d的酚酞乙醇溶液,施加30V(标准12V,加严测试)测试电压,观察针孔数量


2.2.   方棒电压、针孔测试时图片和步骤




2.3   方棒电压测试——测试结果




方棒电压、针孔测试——结论


1、通过实验在直角方棒卷绕后,测试盐水针孔,测试电压为30V,线体(含与方棒棱角充分接触的折弯处)未发现针孔。


2、通过实验在直角方棒卷绕后,并施加载重砝码来提高相应的张力的情况下测试破坏电压。实验室模仿顾客使用加工环境,样品是在同一轴上随机抽取,由测试的数据分析,随着张力的增加未发现电压有降低。


三、拉伸后电压测试

品名规格:        FIW6 0.20mm;

3 .1实验方法:

在同一轴线轴上随机剪取15根200㎜校直漆包线试样

其中5条未经过拉伸漆包线试样、5条拉伸15%漆包线试样和5条拉伸30%漆包线试样分别进行测试电压。



3.2 拉伸后电压测试——测试结果



3.3 拉伸后电压测试——结论

FIW线从不拉伸到拉伸15%、拉伸30%,电压值变化不大



四、伸长率测试——测试方法

规格:        0.160mm;

4.1   试验方法:

实验取长约300㎜试样3根,取样时要保证样线不受拉伸;

将试样适当拉直后放在伸长率验试仪两夹头中并夹紧,确保实验按键的指示灯亮;

然后按下“实验”按键,活动夹具向左移动,伸长率数字显示逐渐增大,一旦试样拉断,活动夹具立即停止,数码管显示实验结果 。


4.2   伸长率测试——测试结果



4.3 三层绝缘线TIW   0.160测试结果:

伸长率:      1.9 %         2.9%          2.4%


FIW线测试结果:(以FIW6 0.16 为例)

伸长率:      66.0%      71.1%       64.7%


4.4   伸长率测试——结论

1,伸长率考量的是线材在载荷作用下产生塑性变形而不致破坏的能力。

2,TIW线基本没有伸长率,类似于硬线;在高速绕线设备上容易造成断线;同时,如果规格越小,这种基本没有伸长率的线材更加容易断线。


五、直焊性和回烧——测试方法

规格:        0.160mm;

5.1   实验方法:

取3根200㎜校直漆包线试样

试样应垂直放在目标温度焊锡缸中间,试样下端应置于焊锡缸液面下20㎜处,在按规定地浸入3秒后,试样应平移后取出。用6-10倍的放大镜检查镀锡线表面,锡层表面应平滑,无针孔及漆膜残渣。

5.2 直焊性和回烧——测试结果

三层绝缘线TIW   0.160焊锡温度时间:         410℃   4秒

FIW6   0.16焊锡温度时间(以FIW6为例):            390℃   4秒

回烧长度对比显微镜图片如下,共三组,条件为410 ℃   4秒:




5.3、直焊性和回烧 ——结论

1、 从焊锡温度和时间看:

       FIW线的焊锡温度会更低,更安全。

2、 从回烧的长度来看:

       FIW线回烧的长度更小

六、耐热冲——测试方法

规格:        0.160mm;

6.1   实验方法:

     实验取长约300㎜试样3根,取样时要保证线样不受拉伸,漆膜不受损伤;线样不拉伸,在直径为1.0mm的试棒上卷绕20圈,线样应垂直于试棒轴线,并在线尾上加1.0N的负荷,使得线样均匀紧密地卷绕在试棒上。

      当烘箱温度达到215±3℃时,将试样从试棒上取下,放入恒温干燥箱进行烘烤,烘烤30min后取出试样冷却至室温,然后用10倍放大镜检查线样有无开裂。

不包括可能损坏的第一圈和最后一圈

6.2   耐热冲——测试方法

6.3   耐热冲——测试方法

6.4   耐热冲——测试结果

6.5、耐热冲——结论

从热冲结果看:

     1,均无开裂,OK;

     2,TIW线材变色严重。

     3,从性能的角度来看均符合,无差异。

七、耐软化击穿——TIW 0.16测试时图片和测试结果


7.2   耐软化击穿——FIW6   0.16测试时图片和测试结果

7.3   耐软化击穿——结论


1、 耐软化击穿考量的是线材在一定负荷情况下线材皮膜的耐热性,因为线材皮膜在一定温度下会软化,再加上一定的负荷后,两根铜线会导通,形成绝缘失效。

2、TIW线材耐软化击穿能力很低,远不及FIW

八、卷绕试验————测试方法


规格:        0.20mm、0.55mm;

8.1   实验方法:

      将有效长度为10±1/4in(254±6mm)的试样按照规定的直径(实验为1倍径卷绕)进行卷绕10圈(或把试样全部绕完),卷绕时,试样应垂直于试棒的的轴线,在一定的作用力均匀和紧密地卷绕在试棒上,匝间不应重叠。

      圆线应均匀和紧密地卷绕在试棒上呈密螺圈,并施加足够的张力保证绕线紧密,不包括可能有损坏的第一圈和最后一圈。

8.2   卷绕试验——测试结果




8.3   卷绕试验——测试结果


8.4   卷绕试验——结论

从卷绕结果看:

     1、均无开裂,OK;

     2、从性能的角度来看 FIW和TIW的卷绕性能相当,能够满足严苛的加工环境,具有良好的

          卷绕性能

九、关于FIW与TIW性能对比的综述:

1、绝缘性能:   FIW更优,且外径更小,空间小

2、高速绕线:   FIW更优,伸长更好不易断线,卷绕好

3、耐热性能:   FIW更优,软化击穿最高可到250℃

4、直焊性:      FIW更优,需要的温度更低

5、回烧:          FIW跟优,回烧长度更小

6、从生产工艺来看:

      FIW线不需要做到TIW线的皮膜厚度,但可以达到TIW更厚漆膜厚度的各项性能,甚至更

     佳,且可以生产更小规格的产品,更适合精细加工


十、关于FIW材质优点(FIW材质为聚氨酯)



十一、登高达FIW线认证


1、FIW线材作为漆包线,在UL安规系统中认证OBMW2, 对应的产品类型为MW85C(获证证书号:OBMW2.E253843)

2、FIW线被定义为加强绝缘线(或者完全绝缘线),根据UL2353标准中认证OBJT2(获证证书号:OBJT2.E501004)

3、FIW线作为绝缘线,在EIW(绝缘系统)中可以单独列名,对应的绝缘系统认证为OBJS2(获证证书号:OBJS2.E472956)

4、登高达公司现正通过了 OBMW2和OBJT2(130度和155度)的相关认证

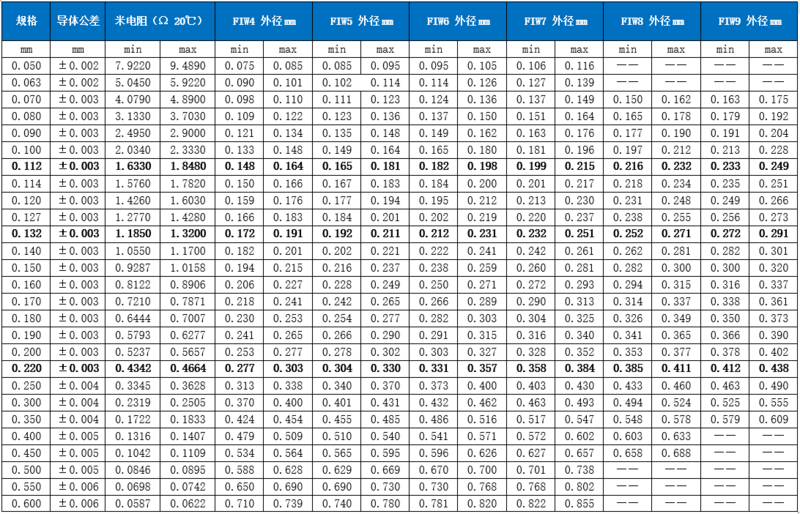

十二、不同漆膜等级的尺寸

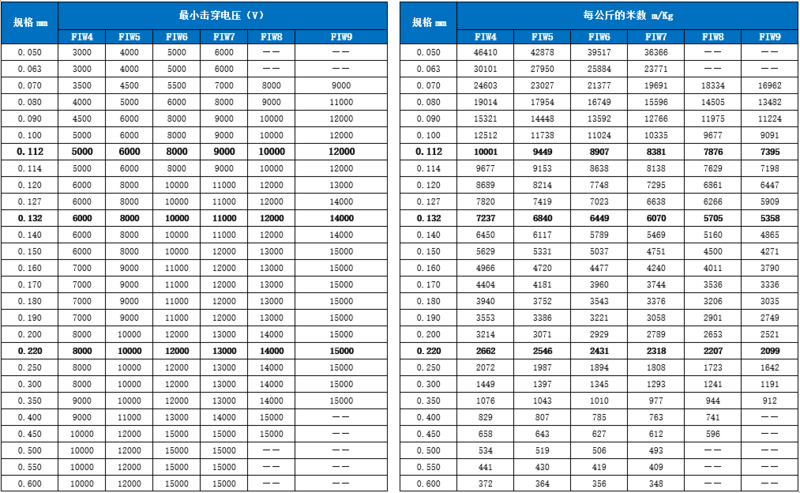

十三、不同漆膜等级的击穿电压

十四、不同漆膜等级的每公斤长度(m/Kg



  *以上击穿电压是基于单层漆膜圆棒法。
